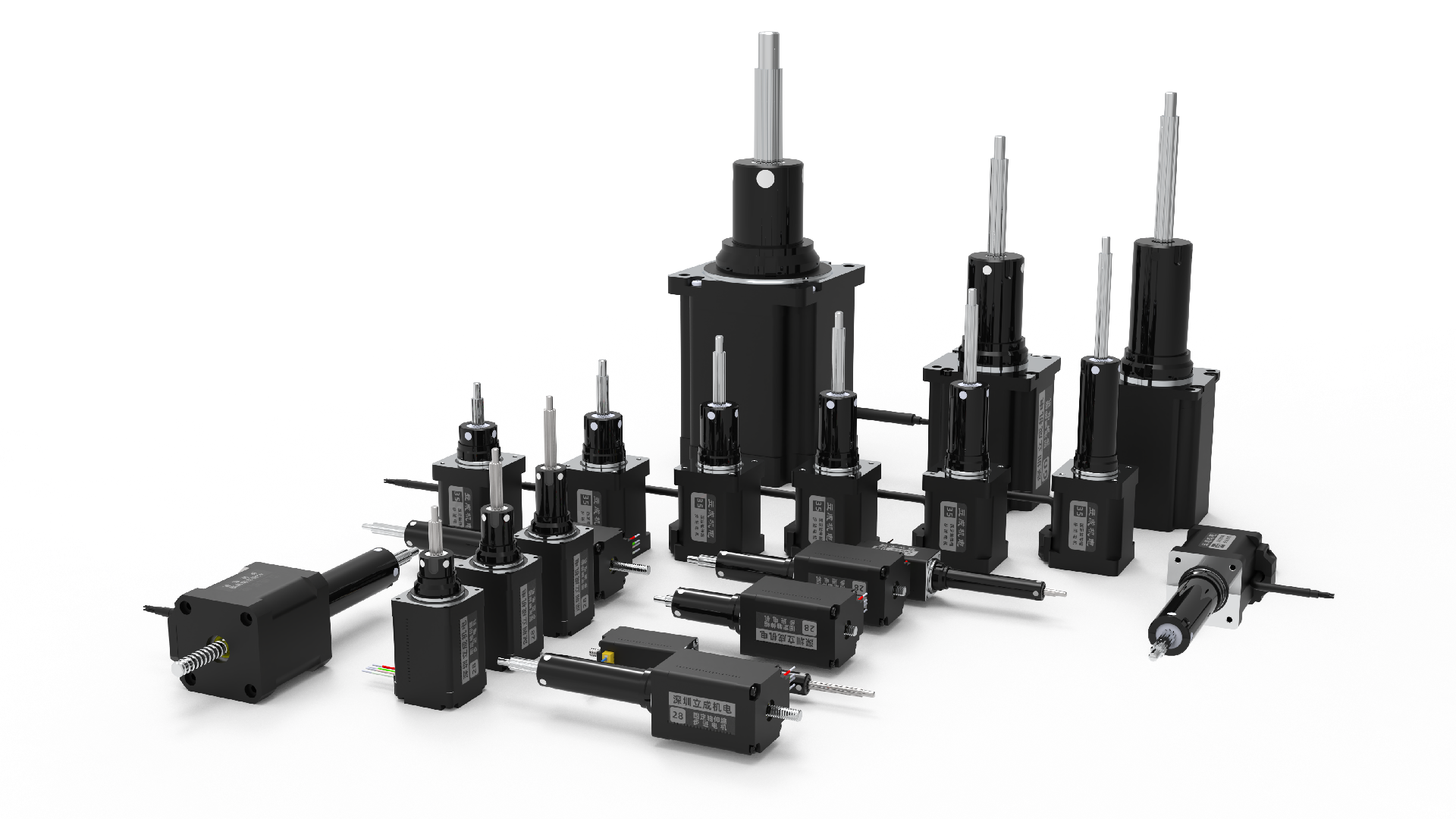

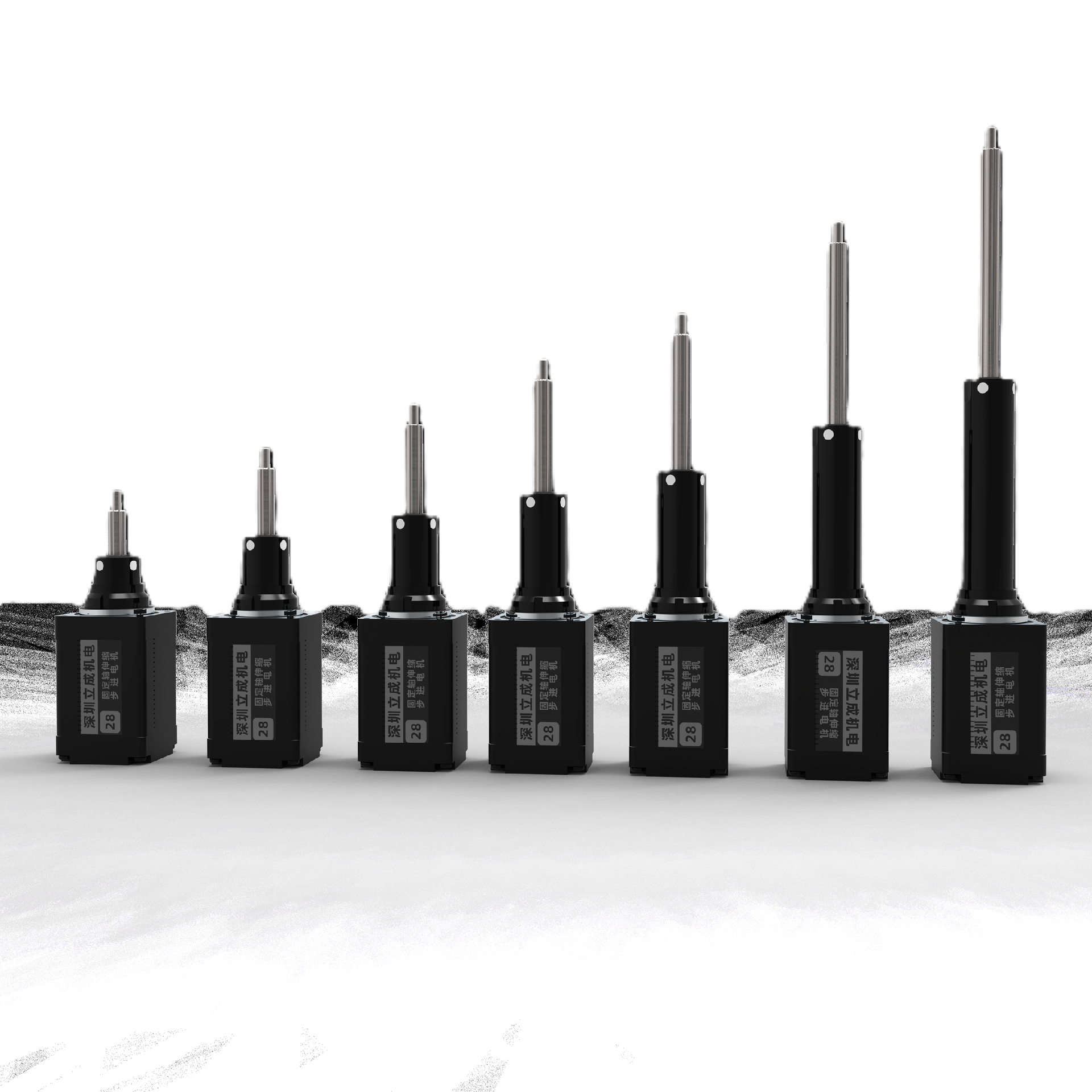

一、基礎概念：什么是固定軸步進電機？

固定軸步進電機是直線型步進電機的進階形態，其核心特征在于將旋轉運動轉化為高精度直線位移。與傳統旋轉電機相比，其輸出軸通過集成絲桿/滑軌組件實現直接直線輸出，省去傳動機構 。

核心技術參數對比

二、結構原理拆解

1. 核心組件構成

• 永磁定子組：采用NdFeB稀土磁鋼，實現高扭矩密度

• 精密滾珠絲桿：C5級精度絲杠，導程范圍0.5-10mm

• 雙軸承導向軸：直線軸承+交叉滾柱軸承組合，抗側向力提升200%

2. 運動控制機制

通過脈沖信號控制（STEP/DIR接口），驅動轉子齒與定子磁場逐步對齊：

• 單脈沖對應位移量：ΔL=導程/(200×細分?jǐn)?shù))
  例：導程5mm+256細分時，單步位移=0.00098mm

• 典型工作模式：

• 全步進模式（1.8°/步）

• 1/2~1/256微步細分模式

三、工業級應用場景

1. 精密醫療設備

• CT掃描床升降：±0.1mm重復定位精度

• 微量注射泵：0.5μL級給藥控制

2. 智能制造領域

• 半導體晶圓定位：XY軸聯動誤差＜3μm

• 自動化裝配線：120次/分鐘高速插裝

3. 特種作業場景

• 水下機器人關節：IP68防護+抗鹽霧處理

• 高溫爐門控制：-40℃~150℃寬溫域運行

四、選型方法論

關鍵參數計算公式

• 推力需求：F=μ×m×g + F附加載荷
  （μ摩擦系數，m負載質量）

• 速度匹配：v=(P×f)/(200×n)
  （P導程mm，f脈沖頻率Hz，n細分?jǐn)?shù)）

選型決策樹

是否需要防水/防塵？
水平還是垂直使用？
推力＞200N？ → 57/86系列大推力電機
精度要求＜0.05mm？ → 閉環控制+光學編碼器

深圳立成機電固定軸客服微信：50464302 白工

五、常見問題解答

Q1：如何解決高速抖動問題？

• 啟用TMC2209等驅動器的StealthChop II靜音技術

• 增加機械阻尼器（推薦MAD-04型）

Q2：直線壽命如何評估？

• 參考公式：L10=（C/P）3×50km
  （C額定動載荷，P實際載荷）
